Apa Itu Osnap?

Panduan Belajar Autocad bagi Pemula menjelaskan tentang Apa itu Osnap serta beberapa pilihan osnap yang paling sering digunakan seperti: endpoint, midpoint, center, node, quadrant, intersection, perpendicular dan nearest.

Osnap itu singkatan dari Object Snap, adalah penentuan titik snap atau klik pada lokasi yang tepat pada objek.
Osnap memiliki tombol on/off yang terletak di bagian paling bawah layar autocad. Mengaktifkan atau menonaktifkan tombol ini dapat menggunakan cara klik menggunakan mouse atau yang paling simple menekan tombol F3 pada keyboard. Penggunaan keyboard sangat kami sarankan dibandingkan menggunakan klik. Kemudian, mengapa perlu on/off? Ada kalanya penentuan titik snap ini sangatlah membantu, tetapi pada satu kasus tertentu justru dianggap menggangu. Nanti teman-teman juga akan pernah mengalaminya.

Ketika awal sekali kita ingin memulai menggambar, pastikan mengecek pilihan atau setting osnap yang kita gunakan. Cara menampilkan: arahkan mouse tepat pada tombol on/off osnap, kemudian klik kanan, akan muncul kotak menu seperti pada gambar di bawah.

Gambar menu setting osnap autocad

Gambar Menu Setting Osnap Autocad







Pilihlah setting, maka akan muncul kotak drafting setting seperti gambar berikut:

Gambar Setting Osnap Autocad

Gambar Draft Setting Osnap Autocad




















Terlihat bermacam pilihan mode object snap: endpoint, midpoint, center dst. Pilihlah dengan menconteng.

Pilihan yang paling sering digunakan:
Endpoint : penentuan point snap tepat diakhir atau ujung object.
Midpoint : penentuan point snap tepat di tengah-tengah object.
Center : penentuan point snap tepat di tengah/center dari object lingkaran.
Node : penentuan point snap tepat di bagian hasil pembagian object. Untuk lebih mengerti mengenai node, baca juga tentang modify divide.
Quadrant : penentuan point snap tepat di seperempat bagian object lingkaran.
Intersection : penentuan point snap tepat di titik pertemuan atau persilangan object.
Perpendicular : penentuan point snap tepat di bagian ketegak-lurusan garis dengan object yang membatasinya.
Nearest : penentuan point snap tepat di manapun kursor ditempatkan/di bagian terdekat object.

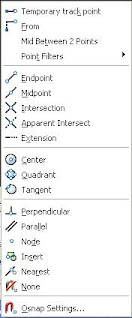

Cara lain menampilkan pilihan object snap (osnap) dengan menekan shift-klik kanan, maka akan muncul kotak pilihan seperti pada gambar di bawah ini.

Gambar pilihan osnap autocad
Gambar Pilihan Osnap Autocad





















Baca lanjutan... Apa Perbedaan Line dengan Polyline (Pline)?
